Cómo medir una barra guía de motosierra

Pedir la barra guía incorrecta casi siempre es el resultado de adivinar en lugar de medir. Una barra que es la longitud correcta pero el paso o calibre incorrecto no funcionará en tu sierra — y una cadena que no coincida con la barra se caerá de la ranura o se negará a sentarse completamente. La buena noticia: cada barra y cadena de motosierra en el mundo se describe por los mismos cuatro números. Obtén los cuatro y la coincidencia es exacta, cada vez.

Esta guía recorre cada medición, cómo tomarla con herramientas que ya tienes y cómo combinarlas en la especificación que escribes en un cuadro de búsqueda.

1. Longitud de corte (el “tamaño” que todos citan)

Cuando una sierra se vende como una sierra “16 pulgadas” o “20 pulgadas”, ese número es la longitud de corte (también llamada la longitud efectiva o llamada) — no la longitud física completa de la barra.

Para medirlo:

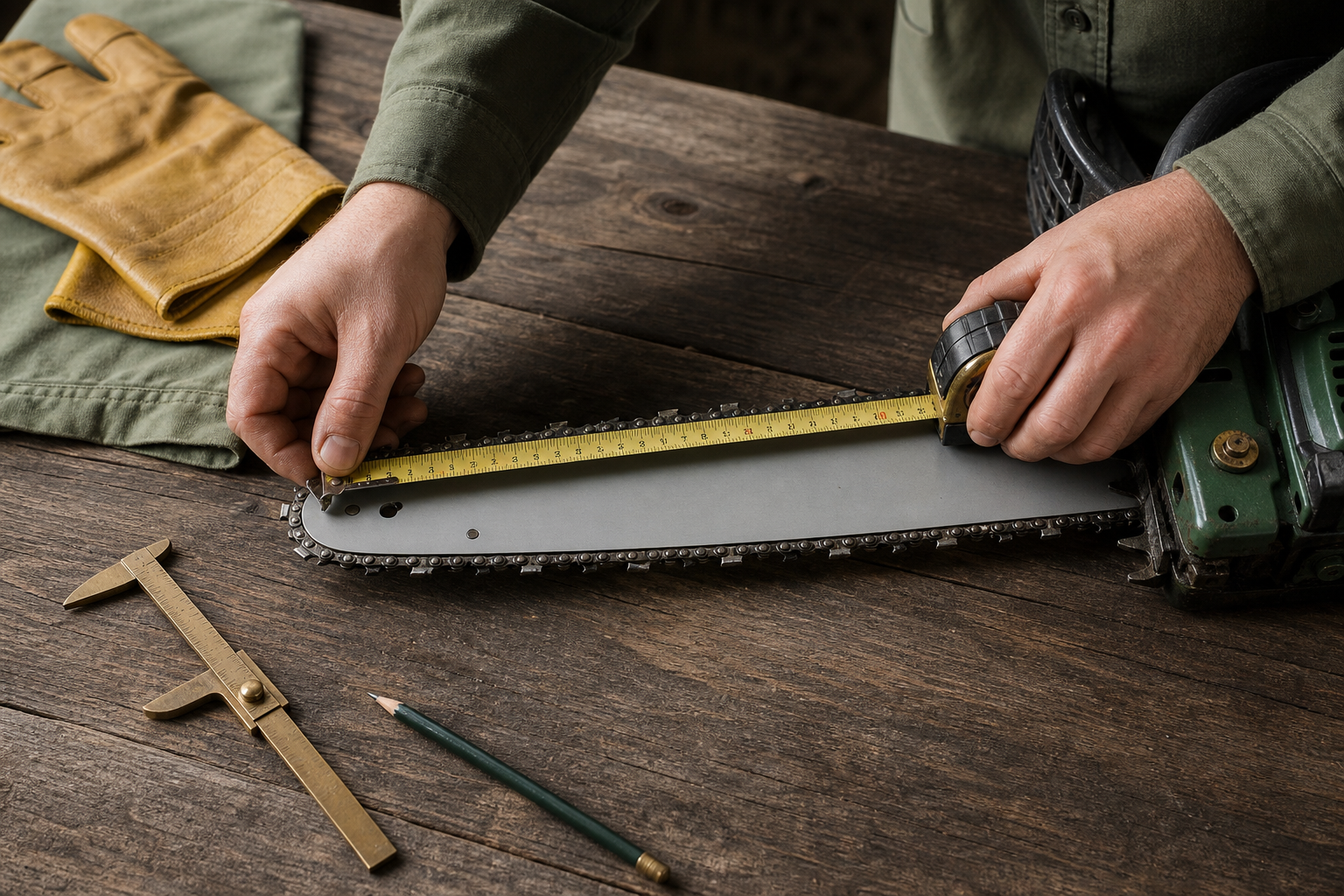

1. Con la sierra apagada y la cadena aún puesta, tira una cinta desde la punta muy de la barra hasta el punto donde la barra desaparece en el cuerpo de la sierra (el borde frontal de la carcasa).
2. Redondea hacia arriba a la pulgada par más cercana. Una barra que mide 15.5” es una barra de 16”; 19.25” es una barra de 20”.

Ese número redondeado, par es lo que los vendedores listan. No midas toda la barra incluyendo la parte enterrada en el cabezal de potencia — vas a sobre-dimensionarla.

2. Paso — el espaciado de la cadena

Paso es la distancia entre tres remaches consecutivos en la cadena, dividido por dos. Describe lo grande que es la cadena y, críticamente, debe coincidir con el piñón de transmisión dentro de tu sierra.

Los pasos comunes:

Paso	Uso típico
1/4”	Barras de tallado, sierras pequeñas especializadas
3/8” Perfil bajo (LP / Picco)	Sierras de propietario e inalámbricas
.325”	Sierras de gas de tamaño medio (la mayoría de 40–50cc)
3/8” (estándar)	Sierras de gas más grandes, uso profesional
.404”	Sierras profesionales grandes / cosechadoras

Por lo general, no tienes que medir el paso con calibres — está estampado en la barra y en los eslabones de transmisión de la cadena. Si reemplazas solo una cadena, coincide con el paso ya en la sierra. Si cambias el paso, también debes cambiar el piñón.

3. Calibre — el grosor que se monta en la ranura

Calibre es el grosor de los eslabones de transmisión de la cadena — las pequeñas púas en la parte inferior que se sientan dentro de la ranura de la barra. El ancho de la ranura de la barra y el calibre de la cadena deben ser idénticos.

Los cuatro calibres: .043”, .050”, .058”, .063”. Para encontrar el tuyo, lee el sello de la barra o mide un eslabón de transmisión con calibres (o inserta el vástago de una broca / calibre de abertura en la ranura). .050" es con mucho el calibre de propietario más común; si no tienes información, es la primera suposición segura para verificar.

Una cadena que es demasiado gruesa no caerá en la ranura; una que es demasiado delgada se tambalea de lado a lado y puede descarrilarse.

4. Recuento de eslabones de transmisión — cómo dimensionas la cadena

Longitud, paso y calibre dimensionan la barra. Para dimensionar la cadena, también necesitas el recuento de eslabones de transmisión (DL) — el número exacto de púas de transmisión alrededor del bucle.

Cuéntalos uno por uno (marca tu eslabón inicial con un marcador de pintura). Esta es la medición de cadena más confiable única, porque dos barras del mismo “tamaño” pueden tomar cadenas con diferentes recuentos de DL dependiendo del piñón de nariz. Cuando una lista dice 16" 3/8LP .050 56DL, el 56DL es lo que garantiza que el bucle se ajuste.

Juntándolo todo

• Comprando una barra: longitud + paso + calibre.
• Comprando una cadena: paso + calibre + recuento de eslabones de transmisión.
• Comprando un combo barra-cadena: longitud + paso + calibre (el combo coincide con el DL para ti).

Cada producto en este sitio lista estas especificaciones por adelantado, y las categorías Barras guía y Cadenas de sierra te permiten filtrar por ellas directamente. Si prefieres no mezclar y combinar, un combo barra-cadena elimina completamente el paso de coincidencia de calibre.

Errores comunes

• Medir la barra completa en lugar de la longitud de corte (sobre-dimensiona por 1–2”).
• Coincidir solo la longitud e ignorar paso/calibre — la causa #1 de devoluciones.
• Asumir que todas las barras de 16” toman la misma cadena — siempre confirma el recuento de eslabones de transmisión.

Cuando en duda, lee el sello en tu barra vieja — por lo general lleva el número de parte y el paso/calibre. Cubrimos eso a continuación en Cómo leer el sello en tu barra guía.
